该加热器配套应用于通过空气介质传送热量进行预热、烘干的设备等，具有升温快、温度均匀、干燥量大、使用方便可靠等优点。
一、结构简介

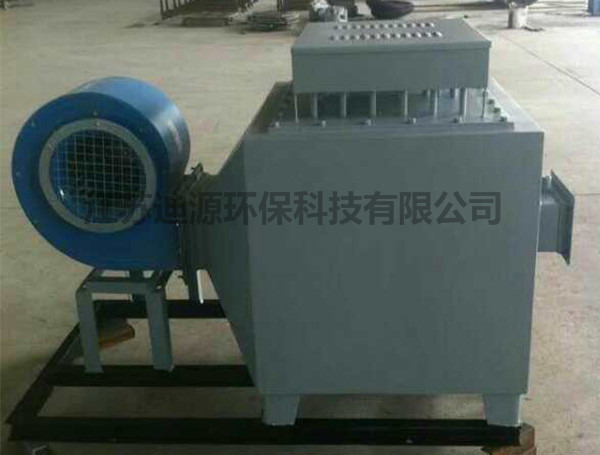

该空气加热器为卧式结构，主要由加热箱体、加热系统和风机、电气控制部分组成。
1、加热系统：加热器为电加热管，采用不锈钢材料制作，电热丝采用Ni80Cr20优质合金丝，各段配置折流板，使进入的空气按照预定的流向进行折流。加热器外接线，罩式结构。
2、箱体部分：进出口为法兰式方形接口，内胆为不锈钢304板材制作，法兰密封面采用高温密封圈进行密封，且具有耐高温、耐高压等特点。外侧保温层采用超细硅酸铝作填充保温，外表为镀锌板材料制作。
3、送风部分：由低噪声离心风机、接管及支架组成。
4、电气控制：采用日本富士高精度数显式温控仪自动控温，仪表具有PID自整定设定最佳参数功能，输入极佳的控制信号驱动加热器控制器件（固态继电器）。同时具有超温、断偶报警，自动切断加热电源。风机与加热系统联锁控制，风机未运行或停止时，加热系统自动停止。
技术参数
1、外形尺寸：2500×700×600㎜
2、进出口尺寸：Φ180㎜
3、保温厚度：200㎜
5、工作温度：常温～650℃（可调）
6、加热介质：空气
7、工作电源：380V/220V 50Hz
8、加热功率：100KW
二、选材及主要元器件
1．机械部分：
（1）加热筒体：304不锈钢板，厚度4㎜；
（2）框架：材质Q235-A [ 8#槽钢、□30×50×4方管；
（3）保温：优质硅酸铝棉，保温厚度≥100㎜；
（4）外覆板：材质Q235-A δ=1.5㎜；
（5）电热管：不锈钢1Cr18Ni9Ti外壳，镍铬合金电阻丝；
（6）控制箱：立式；2mm冷轧板制作，颜色电脑灰，喷漆处理。
2、主要电器元件：
（1）温度控制仪：PXR 日本富士
（2）温度检测： Pt100 上海自仪三厂
（3）固态继电器： 无锡固特
（4）空气开关： 正泰
（5）空气开关： 正泰
（6）交流接触器： 正泰
（7）主令开关： 正泰
（8）热继电器： 正泰
（9）断路器： 正泰
（10）熔断器： 正泰
（11）指示灯、按钮 正泰
（12）其他电气： 国产名牌
三、设备考核指标
1．材料符合设计和国家标准的规定；
2．设备外形美观，使用方便，无缺陷；
3．设备具有足够的强度和刚度，冷态热态不变形；
4．整个机体密封性能好；
5．设备运行平稳、可靠。
四、供货范围
空气加热器 1台
风 机 1台
电控箱 1台
五、资料交付及售后服务
1、随设备提供产品说明书、合格证。
2、供方对所提供设备保修壹年（人为事故除外），保修期外优惠供应电仪及其它易损件。
3、供方对需方提出的服务四小时内做出答复，并视情况在四十八小时内到达需方现场服务。保修期外出现问题，供方协助需方解决。
