真空煅烧炉的结构设计与热区布局优化

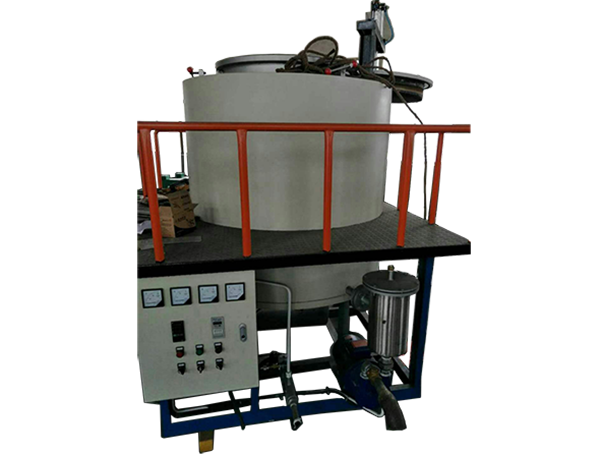

真空煅烧炉作为高温高真空环境下的材料处理装备，其性能优劣直接关系到材料煅烧的品质与效率。在设备开发与优化过程中，结构设计与热区布局是两个相互关联的核心环节——合理的结构设计为设备稳定运行提供基础保障，科学的热区布局则是实现温场均匀、节能高效的关键所在。

炉体结构：真空与高温的双重承载

真空煅烧炉的炉体需要在负压与高温的双重条件下保持结构完整性与密封可靠性。炉壳通常采用双层水冷结构，内层选用耐高温不锈钢材料，外层采用碳钢制造，两层之间设置冷却水通道。这一设计的价值在于：内层材料直接面对高温环境，需要具备良好的高温强度与抗氧化性能；水冷夹套有效降低外层壳体温度，既保障了操作人员的安全接触，也减少了高温对密封结构的热影响。

炉体的密封性是真空系统正常工作的前提。法兰连接面需经过精密加工，配合金属密封圈或氟橡胶密封圈实现可靠密封。在高温区域，金属密封圈因其耐温性能而成为主要选择。炉门的开启方式根据操作便利性与自动化程度的要求，可设计为铰链式、翻盖式或平移式，炉门与炉体之间的密封结构需要经过反复验证，确保在整个工作温度范围内保持稳定的密封性能。

热区布局：温场均匀性的核心保障

热区是真空煅烧炉中直接承担加热功能的核心区域，其布局设计直接影响炉内温场的均匀程度。加热元件的选型与布置是热区设计的首要任务。对于工作温度较低的设备，镍铬合金加热带是常见选择；而对于高温应用，钼、钨等难熔金属加热体或石墨加热元件则更为适用。加热元件通常沿炉膛内壁周向均匀布置，形成环绕式的加热方式，使热量从多个方向传入炉膛。

多区独立控温是提升温场均匀性的关键技术路径。将炉膛沿轴向划分为多个独立控温区，每个区域配备独立的加热元件与测温传感器，通过分区功率调节实现温场的精细平衡。在升温阶段，各区域按设定曲线同步升温；在保温阶段，系统根据各区域实际温度与目标值的偏差，独立调节加热功率，补偿因炉体结构不对称或热损差异导致的温度偏离。

隔热屏的配置直接影响热区的热效率与温场稳定性。反射式隔热屏由多层金属薄板叠加而成，层间留有空隙，利用低热导率的静止空气层与高反射率的金属表面，有效阻隔热量向外传递。对于石墨加热元件的高温炉型，碳毡或石墨毡等碳系隔热材料凭借良好的隔热性能成为主要选择。隔热屏的层数与材质需要根据目标工作温度进行合理配置——层数过少导致热损严重，层数过多则占用有效空间并延长升降温周期。

热区材料的协同匹配

热区内部各组件之间的材料匹配性直接关系到设备的使用寿命与工艺稳定性。加热元件、隔热屏、料台、工装夹具等接触高温的部件，需要在工作温度范围内保持足够的强度与尺寸稳定性，同时避免不同材料之间的高温扩散或反应。

对于处理活泼金属或高纯材料的应用场景，热区材料的选择更加考究。采用全金属热区可避免碳污染风险，但金属材料的高温强度有限，限制了设备的最高工作温度；石墨热区能够承受更高温度且热惯性小，但石墨本身具有吸附性，可能在特定工艺条件下对材料产生表面污染。设计者需要根据目标工艺的具体要求，在性能与风险之间做出合理权衡。

热区布局的优化方向

随着仿真技术的成熟，热区布局设计从经验摸索逐步转向基于数值模拟的量化优化。有限元方法可用于模拟炉内的温度场分布、热应力状态及流体流动特性，帮助设计者在样机制造前预测并改进热区方案。通过模拟分析，可以识别温场中的低温区或过热区，调整加热元件功率分布或隔热屏结构，使温场均匀性得到提升。

热区的模块化设计是另一个值得关注的发展方向。将加热元件、隔热屏、支撑结构集成为可整体拆装的模块单元，不仅便于设备的维护检修，也为针对不同工艺需求快速更换热区配置提供了可能。这种设计思路在需要频繁切换工艺工况的科研及小批量生产场景中展现出应用潜力。

结语

真空煅烧炉的结构设计与热区布局，是一项涉及材料科学、传热学、真空技术与机械工程的系统性工作。炉体结构为设备提供可靠的真空与高温承载能力，热区布局则决定着温场的品质与运行的能效。随着仿真技术的深入应用与模块化设计理念的推广，真空煅烧炉的性能将持续提升，为材料热处理领域提供更加可靠的装备支撑。
